在OXYGEN软件中使用EPAD2
发布时间:22-12-09 21:52浏览次数:18

OXYGEN软件中使用EPAD2

4.4.1 在DEWE和DEWE2系统OXYGEN软件中使用EPAD2

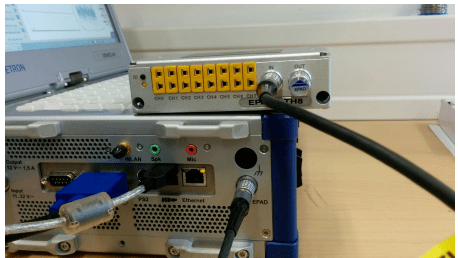

DEWE系列和DEWE2系列机箱上有一个四针雷莫485接口用来连接EP AD(参考4.19).


Fig. 4.19: EPAD模块接口

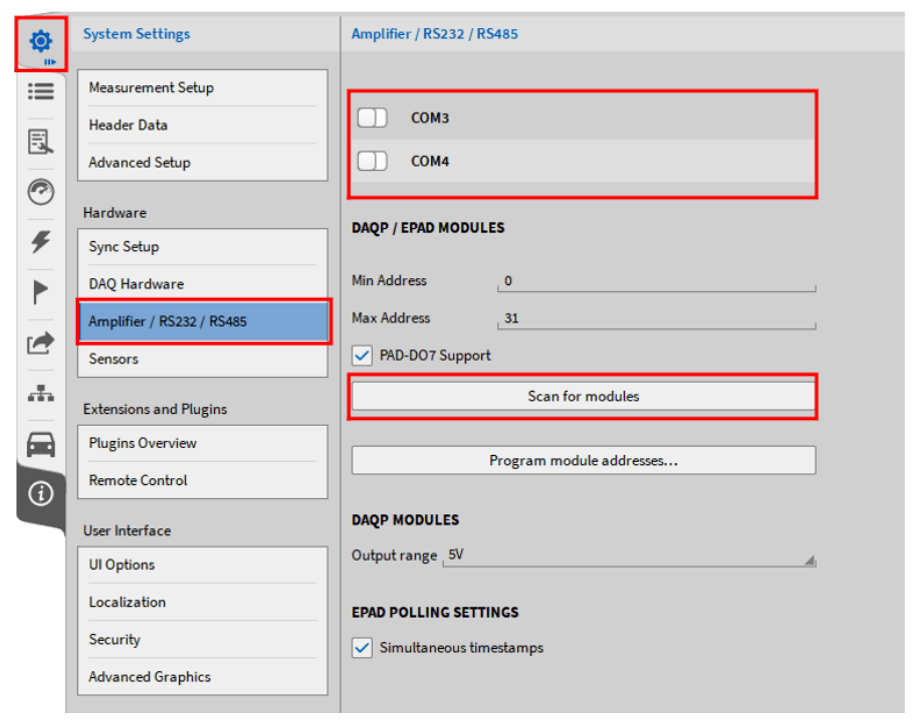

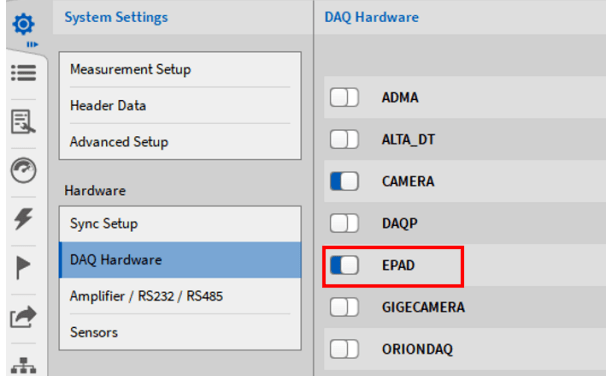

Fig. 4.20: 在硬件选项中激活EPAD选项

为EPAD2模块选择COM接口(参考4.21).


Fig. 4.21: 为EPAD模块选择串口


点击搜索按钮(如图 4.22). 系统将会搜索所选串口下的EPAD2模块. 可以在软件右下角看到 连接状态

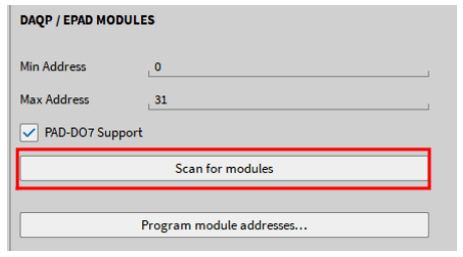

Fig. 4.22: 搜索按钮



如果EPAD2模块被发现软件右下角将会提示找到该模块 (如图 4.23) 可以看到系统发现了 EPAD模块


Fig. 4.23: EPAD发现信息


如果您有多个EPAD2模块链接在一起,用户可以选择程序模块组地址…按钮 (如图. 4.24).

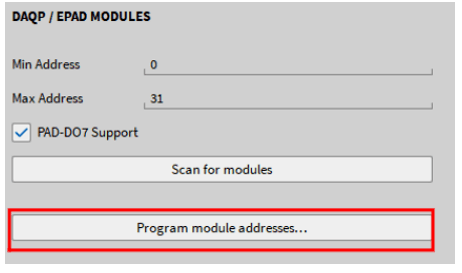

Fig. 4.24: 模块组按钮

接下来,选择EPAD2的起始地址(不能为0),然后选择开始编程”(如图 4.25).

一旦模块组识别开始,软件会要求你按下EPAD上的黑色ID按钮 (如图. 4.26) 第一个模块的 按钮 然后它将在软件中增加1的地址。此时,您将按下第二个EPAD2的黑色ID按钮,以此 类推。

当完成模块查找后时,选择停止编辑按钮 (如图4.25).

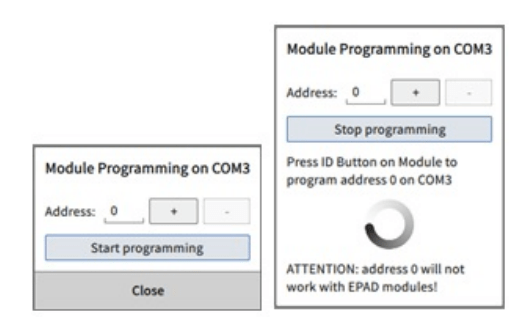

Fig. 4.25: EPAD组查找过程

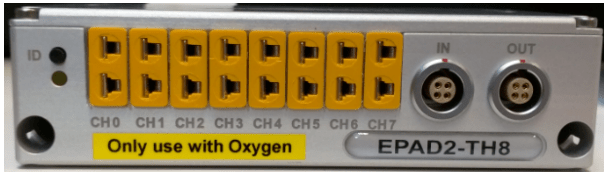

Fig. 4.26: EPAD前面板


4.4.2 EPAD和EPAD2-USB使用方法

EPAD2模块也可以作为独立的测量解决方案(CVT-Logger),无需DEWEDEWE2硬件。可通过 EPAD2-USB模块连接到测量PC上。这也是将EPAD2模块与没有EPAD连接器的TRIONet结合使用的 解决方案。 请确保测量电脑已安装EPAD2-USB模块驱动。安装文件在随EPAD2-USB模块发货的安装U盘files drivers3_communicationdewetron_usb文件夹中。驱动安装完成后,可以在OXYGEN中对EPAD2 模块进行编程,方法与常规设置相同。在这种情况下,可以在电脑的设备管理器中找到正确的 COM端口。正确的COM口显示的是TUSB3410设备 (如图. 4.27).

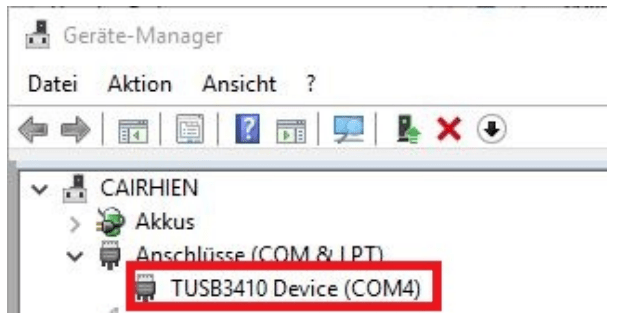

Fig. 4.27: 设备管理器中COM口选项


4.4.3 问题解决

如果没有发现任何EPAD模块请按按照如下步骤检查

确保您的EPAD2OXYGEN兼容(OXYGEN 3.2及更高版本中支持除EPAD2- usb外的所有epad 模块)。

检查EPAD2模块是否正确连接到系统上

确认EPAD2接入系统时,ID按钮下方的LED灯是亮的。

选择其他COM口,重新搜索EPAD模块

如果同时连接多个EPAD2模块请检查模块终端是否已经连接


4.4.4 EPAD通道列表

EPAD2模块编辑完成后,关闭“系统设置”菜单,全屏打开“数据通道”菜单

• EPAD2模块在通道列表上方可视 (①) 在通道列表中有自己独立的EPAD通道选项 (②) (4.28

可以通过通道过滤器选择EPAD通道

通过点击epad模块图片旁的上下箭头,可以快速在多个与系统相连的epad模块之间切换

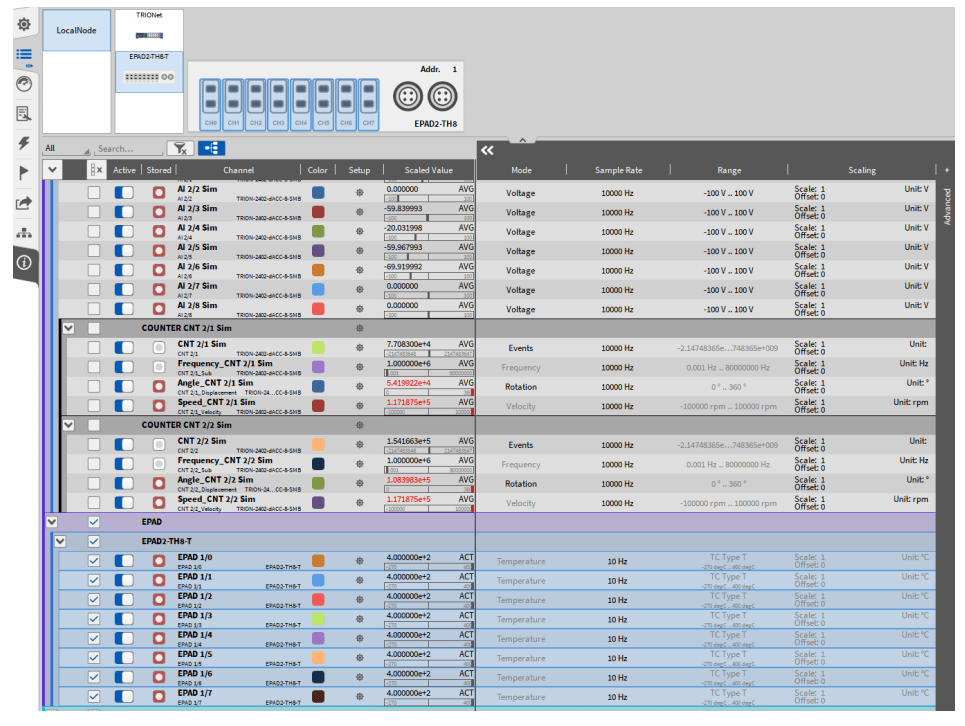

Fig. 4.28: EPAD 通道列表

注意: 如果通道上没有连接热电偶, 显示值为 1372.0 °C (2501.6 °F)

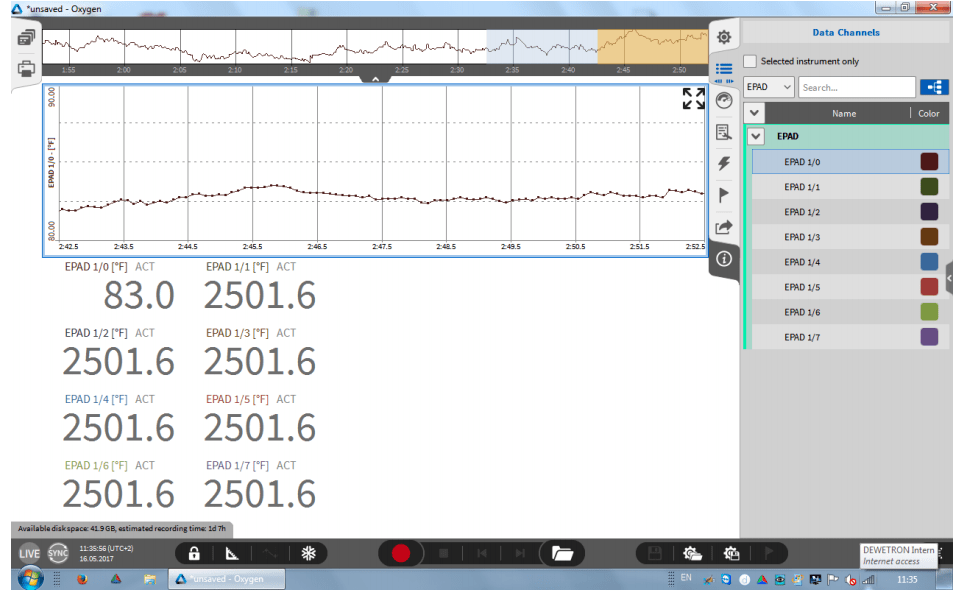

Fig. 4.29: EPAD2数值显示
