使用德维创TRION 板卡进行电流测量
发布时间:23-03-24 22:50浏览次数:39

如何使用德维创TRION 板卡进行电流测量 ?


不同的TRION板卡都可进行电流测量,TRION-1603-LV-6-L1B、TRION-1620-LV-6- L1B、TRION-1620-ACC-6-L1B这些板卡可直接输入电流信号并通过内部集成的10Ω电阻测量电 流。 其他板卡也可用于电流测量但需要外部分流器来支持这个功能。这些板卡有:TRION-1603- LV-6-BNC、TRION-1620-LV-6-BNC、TRION-1620-ACC-6-BNC、TRION-1820- dLV、TRION-1600-dLV 和 TRION-2402-x。TRION-1820-PA板卡排除在外。 如果选择电流放大器模式板卡就需要加装一个可从下拉菜单中选择的预定的电阻值的分流器.

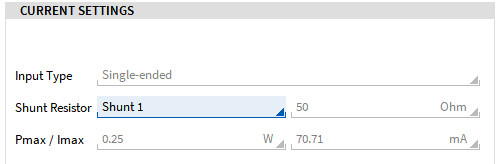

从技术角度来说,测量分流电阻的电流就是测量分流电阻两端的电势差。 ???? = ???? ???? 电压U是测量到的,电阻R是已知的,这样电流I就能被确定了。因此如果要测量分流电阻上的电 流,一个因电流通过外部分流器而引起的电势差造成的电压信号就会提供给TRION模块。这个电 压会通过上方的公式重新计算成电流,这个计算由OXYGEN自动完成。因此这个分流电阻的阻值 必须与图. 7.39中下拉菜单中选择的阻值相同。 当然也可以使用与下拉菜单中阻值完全不符的分流电阻。如果使用不是下拉菜单中的电阻,电 流与电压之间的系数需要手动计算并填入,设置方法如下:

• 设置放大器为电压模式

• 将物理单位改成A(安培) 将电阻阻值作为比例系数填入,即50 Ω


• 通过这些设置,使用电压来计算电流的方法就与在电流模式中通过下拉菜单选择外部分流 电阻的方法一致了。于是,测量到的电压信号乘以填入比例系数,结果就是电流。 corresponding current I = ???????????????????????????? ???? ???????????????????? ???? * ???????????????????????????????? ???????????????????????????? ????

• 考虑到物理单位,下方的方程是等效的: [????] = [︂ ???? ???? * ???? ]︂ 如果TRION 板卡集成有10 Ω 分流器用于电流测量,以上所有将不适用!以上仅适用于使用外部 分流器测量电流。
