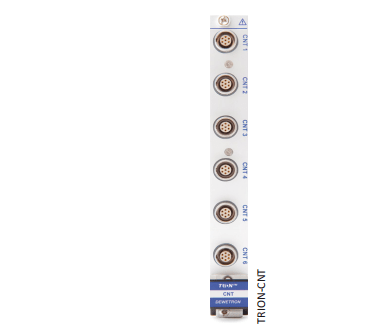

德维创DEWETRON高级计数器数采板卡模块TRION-CNT




产品特点:


隔离的高级计数器模块

80MHz时基

每个通道2MS /s采样

事件,波形定时和传感器模式

可编程阈值和AC/DC耦合


产品参数:


TRION-CNT 技术指标
输入通道6 advanced counter or 18 digital inputs (TRION-CNT-6-L1B)

计数器模式

   -  Waveform  timing

   -  Sensor  modes

   - Event counting
Period, frequency, pulse width duty cycle and edge separation

Encoder (angle and linear)

Basic event counting,gated counting, up/down counting and encoder mode
(X1,X2 and X4)
对地电压 EN 61010-2-3033 Vaws,70Vc,46,7 VPEAK
兼容性Adjustable trigger levels
绝缘电压 (通道间及通道对机箱)500  Vc
输入耦合DC and AC(1Hz) ACfor input A only
输入阻抗(ground referenced)1MQ/5pF
采样率2 MS/s per channel
带宽(-3dB)5  MHz
触发可调范围0 to 50 V
触发分辨率12  mV
触发等级精度±20 mV±1% of threshold/retrigger level
过压保护±100 V
最大DC电压 @AC coupling±50VDC
计数器分辨率32-bit
计数器时基80  MHz
时基精度Within DEWE2 systemTyp.10 ppm; max. 50 ppm
Within DEWE3 systemTyp.2 ppm; max. 10 ppm
最大输入频率10  MHz
传感器供电5V(600  mA)and  12V(600  mA),not  isolated
功耗5  W
重量Approx. 240 g
