德维创TRION3-高速信号调理模块

您是否正在寻找一种面向未来的信号调理技术，它可以为未来提供灵活性而没有任何缺点？ 那么 TRION3 高速系列是您的理想解决方案。 当精度、速度和动态性至关重要时，这些信号调理模块就会派上用场。

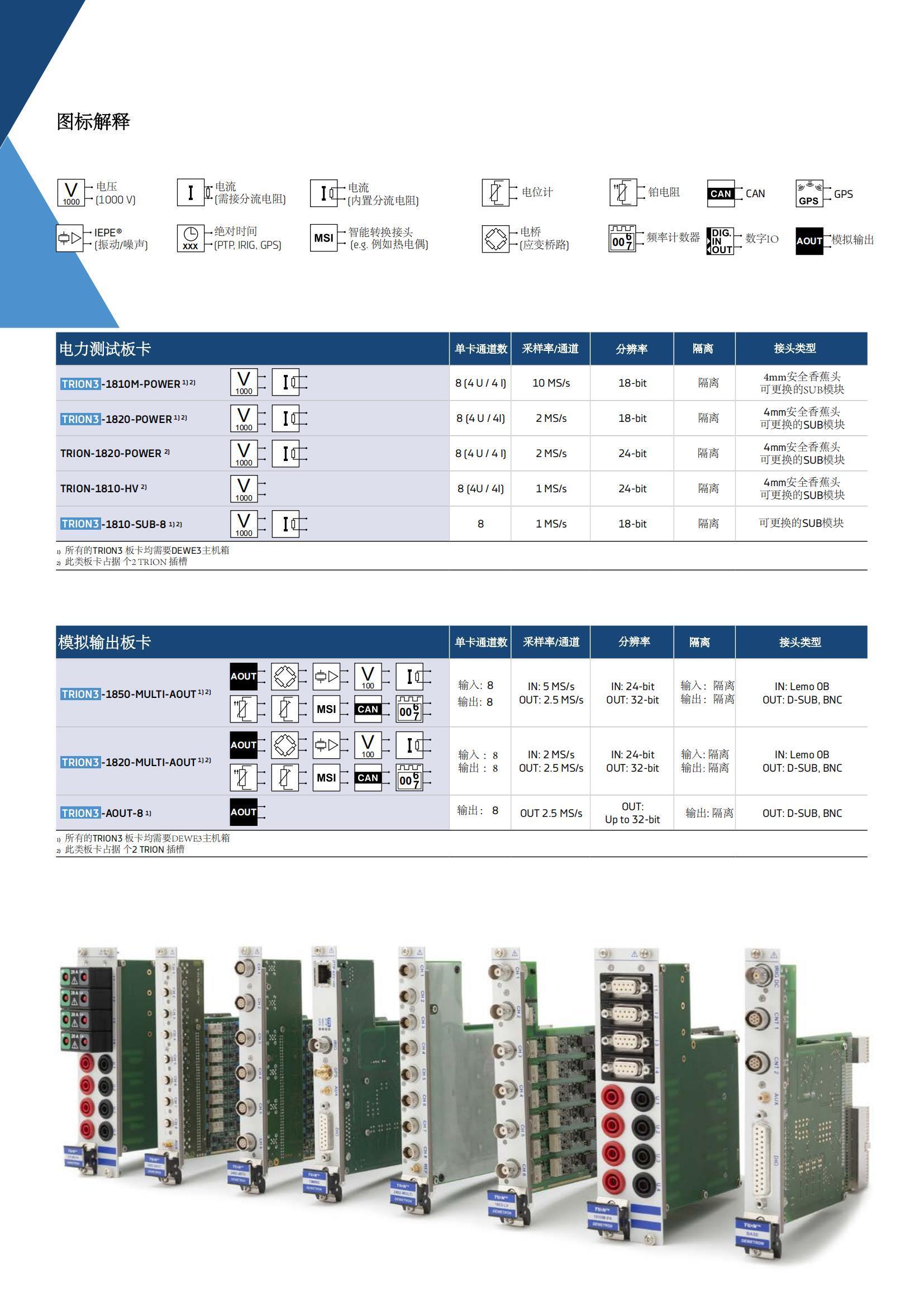

DEWETRON TRION3 模块概览

在下表中，您可以找到 DEWETRON 高速 TRION3 模块的概览。 如需更多信息，请参阅我们的技术参考手册或与我们联系。

型号		通道	采样率	位数	接口
TRION3 -1850-MULTI		4/8	5 MS/s	24-bit >2 MS/s:  18-bit	4 D-SUB or 8 LEMO 0B
TRION3 -1820-MULTI		4/8	2 MS/s	24-bit >2 MS/s:  18-bit	4 D-SUB or 8 LEMO 0B
TRION-1820-MULTI		4	2 MS/s	24-bit >2 MS/s:  18-bit	4 D-SUB
TRION-2402-MULTI		4/8	200 kS/s	24-bit	4 D-SUB or 8 LEMO 0B

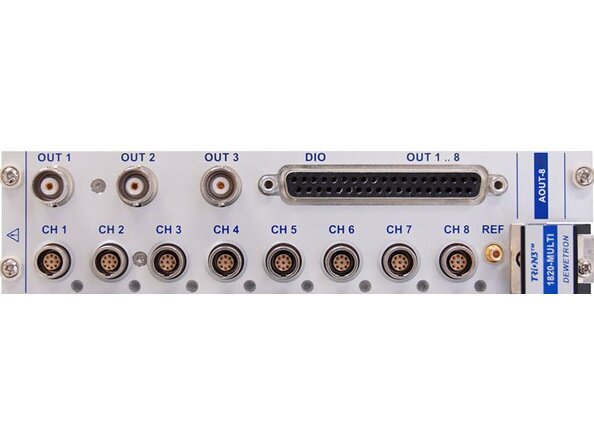

TRION3 -1850-MULTI-AOUT-8		IN: 8 OUT: 8	IN: 5 MS/s OUT: 2.5 MS/s	IN: 24-bit OUT: 32-bit	IN: LEMO 0B OUT: D-SUB, BNC
TRION3 -1820-MULTI-AOUT-8		IN: 8 OUT: 8	IN: 2 MS/s OUT: 2.5 MS/s	IN:  24-bit OUT:  32-bit	IN: LEMO 0B OUT: D-SUB, BNC
TRION3 -AOUT-8		OUT: 8	2.5 MS/s	32-bit	OUT: D-SUB, BNC
兼容性: DEWE3 主机兼容TRION3和 TRION 板卡，但 DEWE2数据采集主机只兼容 TRION板卡。点击查看 DAQ信息

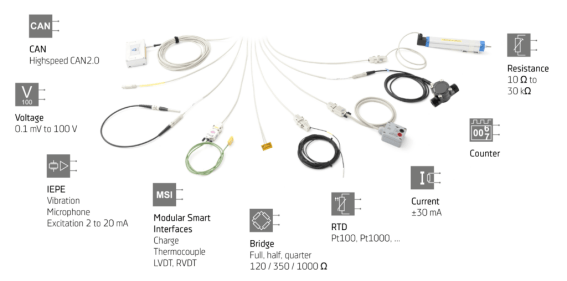

兼容传感器示例

输入类型	量程	兼容传感器
电压	±2 mV to ±100 V 可编程	–
IEPE®	100 mV to ±10 V可编程	IEPE® sensors
电桥	1 to 1000 mV/V	4-, 5-, 6-线全桥; 3-, 4-, 5-wire半桥; 2-, 3-, 4-wire ¼ 桥; 120 / 350 / 1000 Ω
电阻	10 Ω to 30 kΩ	电位计,RTD热电阻: Pt100, Pt200, Pt300, Pt500, Pt2000 (2-, 3-, 4-线)
电流	±30 mA	4 to 20 mA sensors; loop powered sensors
CAN	–	CAN 2.0
MSI	MSI-BR-CH-x:  500 to 50000 pC MSI-BR-TH-x: 多量程TC MSI-BR-LVDT	LVDT, RVDT, 电荷输出和热电偶
电压输入精度  ≤10 V	DC 0.1 Hz to 10 kHz 10 kHz to 50 kHz 50 kHz to 100 kHz	±0.02 %  读数±0.02 % 量程 ±20 μV ±0.02 %  读数±0.02 % 量程 ±20 μV ±0.1 % 读数 ± 0.02 % of量程±20 μV ±0.5 %读数 ± 0.02 %量程 ±20 μV
输入阻抗	差分 (100 MΩ or 1 MΩ), 单端 (50 MΩ)
输入耦合	DC/AC (高通滤波0.16 Hz to 100 Hz可编程)
无杂波信噪比  (10 V 量程)	1 kS/s to 200 kS/s: 140 dB

高速隔离输入

TRION(3)-18xx-MULTI 模块相比市场上其他类似模块快，关键信息如下：

高达 5 MS/s 的同步采样率

2 MHz 的模拟带宽

连续数据流到应用程序和磁盘

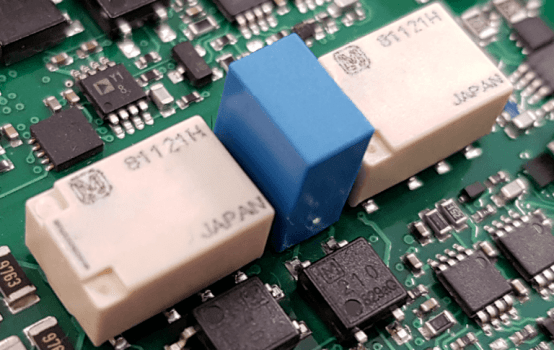

通道对通道、通道对地均隔离 (350 V)

对于 DEWE2 (2 MS/s) 和 DEWE3 (5 MS/s)

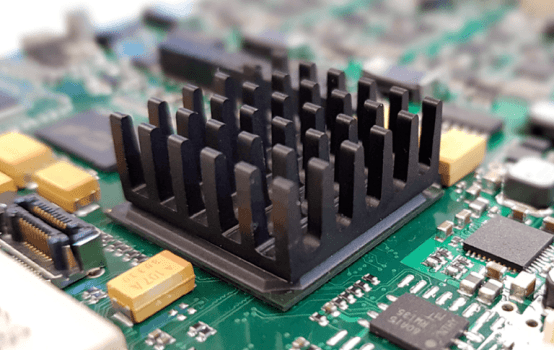

板载滤波和信号处理

为了提供优异的信噪比和无混叠数据，我们为模块配备了:

模拟抗混叠滤波器

精确低通滤波器，具有高达8阶贝塞尔和巴特沃斯特性，截止频率可自由编程

交流耦合可编程(0.16 Hz至100 Hz)

RTD和热电偶传感器的线性化

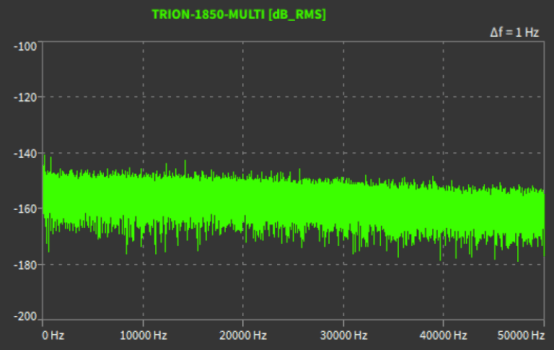

超低噪音和失真

模拟电路设计和 AD 转换一目了然。 性能优于任何其他 24 位高速测量系统。

出色的动态范围 (140 dB)

最高准确度也适用于 AC

市场领先的有效位数

在机械结构分析的动态信号的分析最佳的解决方案

THD -108 dB 在 1 kHz

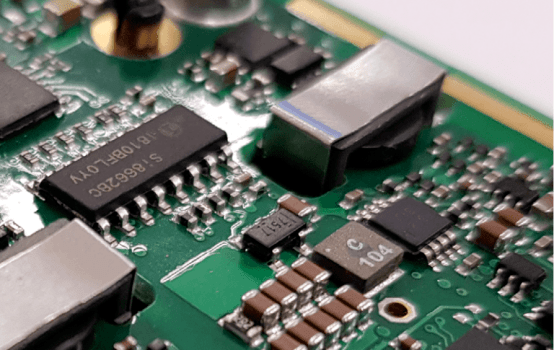

强大的传感器激励

电压和电流控制的传感激励兼容几乎每一种传感器类型。也有足够的电源容量来满足高需求的传感器:

0至24伏，最高可达100毫安(最大0.5 W)

0.1至60 mA，最高24 V (>20 mA: 10 V)

0.02%高精度

单个输入之间无需功率共享
