变压器效率及特性测试
发布时间:22-11-08 23:58浏览次数:96

对变压器进行的典型测量包括变压器效率测量、 铁、铜和磁化损耗的测量以及空载特性的分析和测量。并且根据开发阶段或最终阶段的不同,需要对变压器进行多次测量。

> 变压器效率在线分析

> 瞬态事件分析(例如:高达10 MS/s/ch的涌流测试)

> 保护等级CAT IV 600 V / CAT III 1000 V

> 低功率因数下保证高精度测试

> 可集成至已有试验台

> 同步测量所有输入,如电压、电流、温度、振动 等

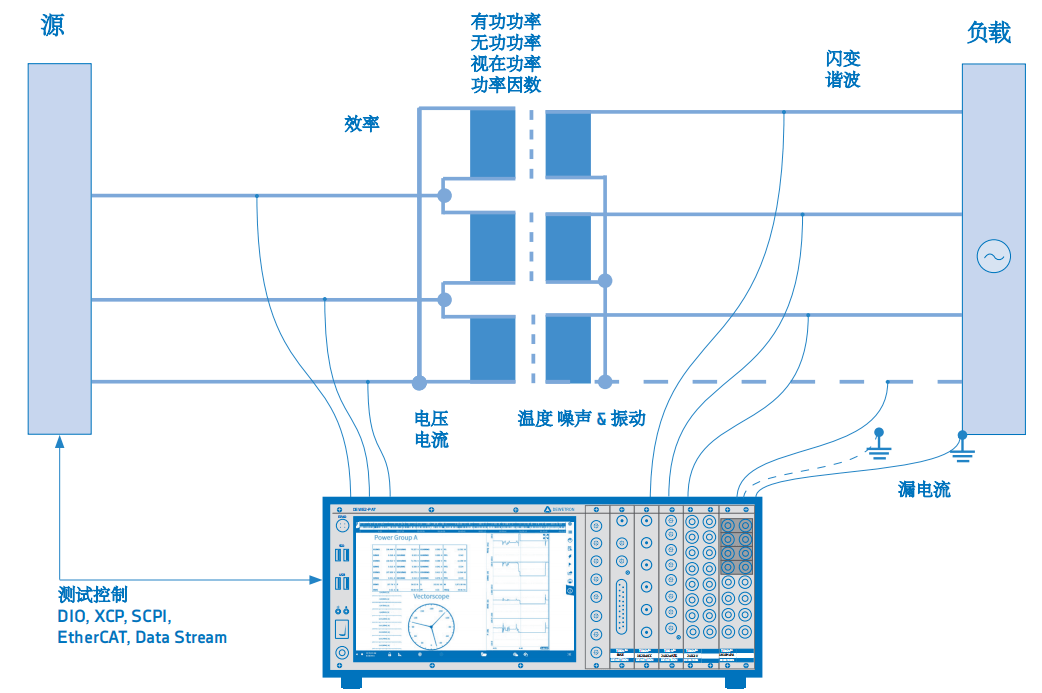

变压器测试(1)

为了准确测量变压器的效率,需要一种能够在低 功率因数(PF)下保证高精度测量的高端测量系 统。这里的重点在于使用合适的电流传感器进行低相移电流测量。. 此外,一些标准可能要求测得的功率损耗需要进行温度校正。这需要额 外的同步温度测量(绕组、环境、气流进出等)和相应计算的校正。在测量期间或测量完成之后,可以通过 软件中的数学函数, 对不同因素进行正确计算。也可以使用软件的.mat导出功能,通过 MATLAB直接计算来计算修正值。 为了进行综合分析,还可以使用相同的测量系统测量振动和噪声。 总而言之,结合DEWETRON 或其他 与 DEWETRON测量软件OXYGEN相结合,是根据不同标准精确测试变压器损 耗的理想解决方案。

除了高精度测量系统外,建议使用完全绝缘的输入通道。为了用户和测量系统的安全,绝缘要求不仅适用于电压和电流通道,同样适用于测量温度、振动或其他信号的测量通道。



典型的测量任务可能是以下任务之一:

> 不同功率值和负载的效率分析

> 电压变比测量与相移分析

> 空载损耗和电流的测量

> 有载分接开关测试和励磁涌流试验

> 测量风扇和油泵电机的功率

> 空载电流谐波的测量

> 频率对效率的影响

> 瞬态电压传输特性的确定


挑战和要求:

对于这些不同类型的测量和需求,相关的难点和要求很多。 下面列出了一些需要重点关注的几个方面: > 整个测量过程需要高精度测试 > 功率因数在0.1至0.01范围内仍保持高精度测试 > 铁、铜和磁化损耗 > 空载特性的测定 > 不同参数的在线效率测定和计算 > 额外的同步温度、振动和噪声测量


应用案例 WETRON

> 对称负载下的变压器效率

> 空载状态下的铁损评估

> 短路试验铜损评估

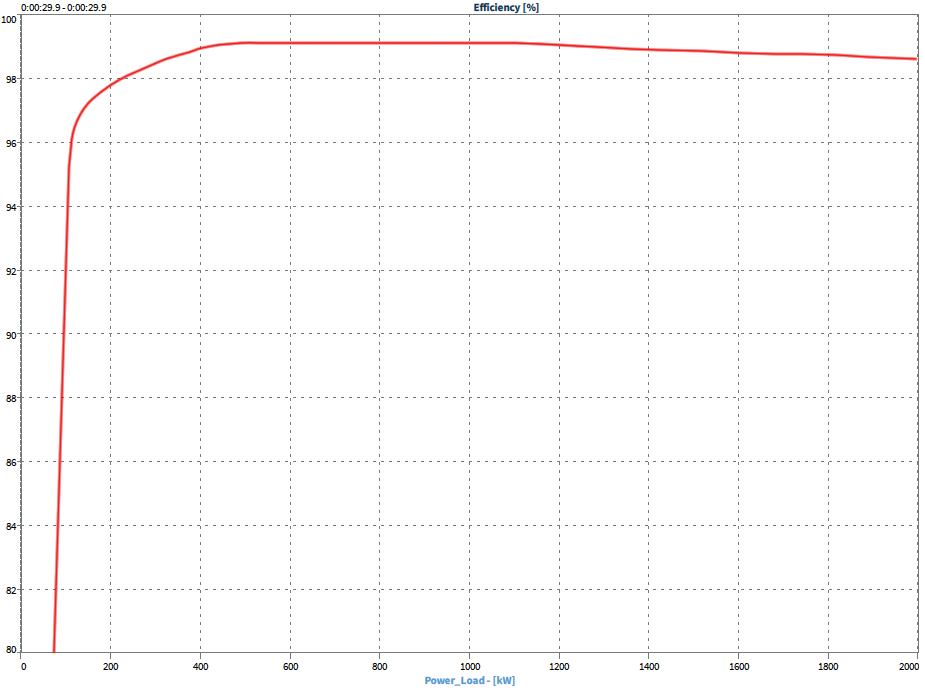

效率分析

在本例中,DEWETRON的数据采集和分析软件OXYGEN用于分析变压器的效率。OXYGENDEWETRON的 上运行,可以进行在线计算和分析。这些分析(例如使用效率图)可以在不停止测量的情 况下完成。

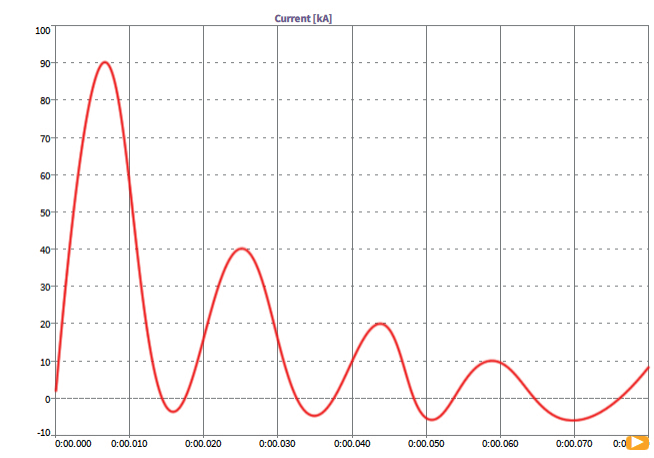

快速事件分析:涌流测试


变压器中的励磁涌流是由于励磁电压突然变化产生的现象。变压器中的该电流可能是由于调节空载变 压器、变压器发生外部故障、清除外部故障后的电压恢复过程或所连接发电机的异相同步引起的。由 于涌流的幅值可能与短路电流一样高,因此有必要对各种条件下的励磁涌流进行详细分析,以了解变 压器的保护系统。

浪涌峰值电流(ip)取决于几个参数。其与变压器的最大外加电压、额定磁通密度、剩余磁通和饱和磁 通密度成正比,而与变压器的物理参数(如总直流绕阻和变压器的空心电感)成反比。


Vm .... 最大施加电压

XL ..... 感应电抗

R ..... 变压器直流绕组电阻

Bn ... 额定变压器磁通密度

Br .... 变压器剩余磁通密度

Bs .... 饱和磁通密度
