德维创风电机组载荷测试系统方案

德维创风电机组载荷测试系统,可应用于验证风电机组设计载荷,优化风电机组设计方案,检测出厂风电机组的质量,遏制安全性事故发生等方面,具有很强的实用性和灵活性。德维创风电机组载荷测试系统是一个分布式测试系统,测试系统主要有以下几个部分组成:

  • 塔底主采集系统

  • 轮毂子采集单元

  • 机舱子采集单元

  • 测风塔子采集单元

塔底放置的是德维创主 。它与分布在风机其他部分的子数据采集单元采用CAN总线方式通讯。主采集系统的功能包括系统初始化、运行监控、将采集数据实时存储、测试数据处理等功能。



德维创主采集和子采集单元配置如下:



1、塔底主采集系统(包括8个模拟信号输入通道,8个数字信号输入通道,4个计数器输入通道)
  • 2个应变传感器信号通道

  • 1个有功功率变送器信号通道

  • 1个无功功率变送器信号通道

  • 4个针对机组运行参数或应变测量参数的备用信号输入通道

  • 8个风电机组运行参数的数字信号输入通道

  • 4个风电机组运行参数编码信号输入通道。

2、机舱子采集单元(包括16个模拟信号通道)
  • 3个应变传感器信号通道

  • 1个偏航位置传感器信号通道

  • 2个加速度传感器信号通道

  • 10个风电机组参数或其他应变传感器信号预留输入通道

3、轮毂子采集单元(包括16个模拟信号通道)

  • 9个应变传感器信号通道

  • 7个风电机组参数或其他应变传感器信号预留输入通道

4、测风塔子采集单元(包括16个模拟信号输入通道,16个数字信号输入通道)
  • 2个风速信号通道

  • 1个风向信号通道

  • 1个风速计倾斜角度信号通道

  • 1个温度信号通道

  • 1个湿度信号通道

  • 1个降雨量信号通道

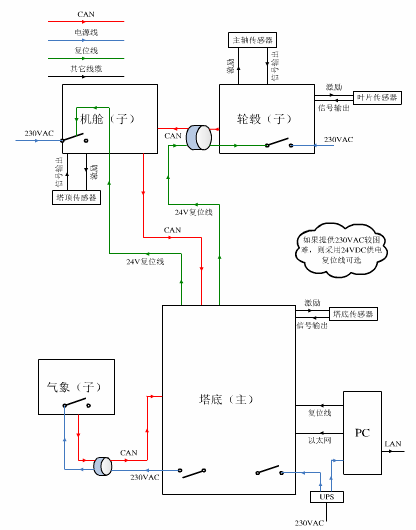

德维创风电机组载荷测试系统组成




该风电机组载荷测试系统符合有关的国家标准和行业标准:

GB/Z 25426 风力发电机组 机械载荷测量

IEC 61400-13 风力发电机组- Part 13: 机械载荷测量

GB/T 18451.2 风力发电机组 功率特性测试

IEC 61400-12-1 风力发电机组 - Part 12-1: 风力发电机组的功率特性测试


德维创风电机组载荷测试系统设备配置



主机选用主采集选用DEWE3-RM8

dewe3-rm8_right-front-300x197

64个通道,可插8个TRION3或TRION模块,电池供电(选配)。

TRIONet-smallest-power-analyzer

前端采集单元可选用TRIONet前端有两个TRION模块插槽,可根据需要安装TRION模块


德维创风电机组载荷测试系统主要特点:



  • 灵活的系统配置选项

  • 可溯源的系统指标

  • 系统时钟技术

  • 同步采集模拟量、数字量、计数器、CAN总线、视频及GPS等多种信号

  • 采集数据实时存盘,速率可达100MB/s

  • 数据采集分析软件OXYGEN使用方便

  • 内置计算机,可以实时显示、分析数据

  • 扩展性强:系统可扩展至几百通道以上

  • 升级方便,物有所值
