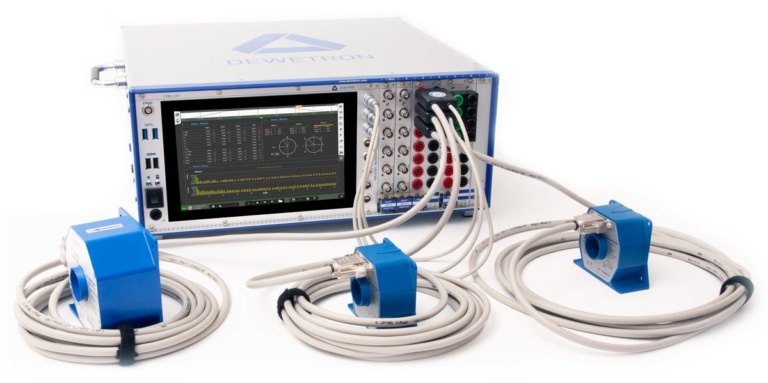

德维创多功能 在光伏储能测试中的应用

应用场景：

• 户用光伏

• 智能微网

• 光伏组件测试

• 储能电池测试

• 检测认证实验室

• 光伏并网测试

实验类型：

• 充放电测试

• 并网/离网切换测试

• 效率测试

• 过载能力测试

• 电能质量测试

• 功率控制测试

• 电网适应性测试

• 低电压穿越测试

• 高电压穿越测试

• 防孤岛保护性能测试

• 保护功能测试

• 通讯测试

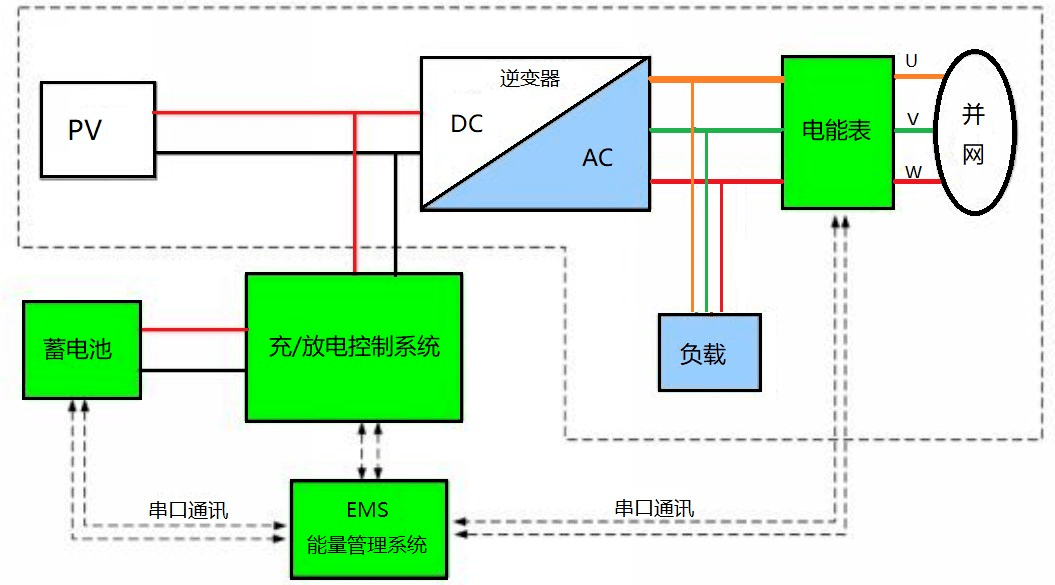

下图所示为共 PV 母线光伏储能示意图，我们以此为例，介绍 德维创DEWETRON 的测试解 决方案、测试参数以及优势：

测点 1：PV 光伏组件

可按照 IEC60904 标准对 PV 的直流输出 Vdc 和 Idc 进行测试，获得光伏组件的电流和 电压特性。并基于原始电流电压值，计算得出功率 P、电量 W。 此外，DEWETRON 的多功能 可以测试除电压、电流外的多种模拟信号， 因此连接光照传感器并使用太阳模拟器，可对光伏组件的光谱响应、等效温度等特性进行 测试。 ➢ 电流、电压、功率、电量 ➢ 光照强度 ➢ 温度

测点 2：DC/AC 光伏逆变器

逆变器为光伏发电系统中较为重要的核心部件，用于将 PV 组件的直流电转化成交流电，以便并入电网或驱动交流负载。因此，对于逆变器的测试内容较多，测试和计算参数也较为复杂。 德维创DEWETRON 的 OXYGEN 电力分析软件，可以同时测试多组&多相电力系统，支持直 流、交流、星形接法、三角接法、2 表法等不同的接线方式，并以 0.04%的计算精度，得到以下参数：

➢ 原始波形曲线（高达 10MHz 的原始波形）

➢ 电流/电压有效值 RMS

➢ 有功功率 P，无功功率 Q，视在功率 S

➢ 功率因数 PF

➢ 谐波/间谐波

➢ 电能 W

➢ 效率η

➢ 闪变（Pst、Plt、Dc、Dmax、td）

➢ 正序、负序、零序分量

➢ 三相不平衡

➢ 频率 F

➢ 电压瞬变上升/下降时间

支持的光伏测试类型包括：

逆变器变流器基本性能测试：

• 直流输入电压范围和过压测试

• 电网电压响应测试

• 电网频率响应测试

• 并网电流直流分量

• 并网电压不平衡度测试

• 功率因数测试

• 效率测试

• 功率点跟踪（MPPT）测试

• 音频噪声测试 （注*hth359华体会 可在测试电力信号时，同步进行噪声测试）

• 母线软启动及浪涌电流测试

• PV 输入限流测试

• 恢复并网保护测试

• 输出过流/防反放电/输入过载

• 保护测试

• 孤岛保护测试

逆变器变流器故障模拟测试：

• 母线软起动失败测试

• 输出缺相保护测试

• 低电压穿越测试

• 高电压穿越测试

逆变器变流器可靠性测试：

• PV 电压跳变测试

• 电网电压跳变测试

• 电网频率跳变测试

测点 3：储能测试

对于储能及蓄电池系统测试，德维创DEWETRON 多功能分析仪可以测试电池的充放电特性、 充放电量、充放电状态等不同参数。通过数字 IO 接口，可以测试断路器、继电器等开关系 统的通断状态，并可以通过 MODBUS/TCP 及 CAN 协议，读取并存储 EMS 等设备的测试 统计及控制参数。

光伏储能系统测试参数：

➢ 电压/电流

➢ 功率 P

➢ 电能 W（存储电能 W+，释放电能 W-）

➢ 直流纹波

➢ 充/放电时长

➢ 充/放电效率

德维创多功能 优势

⚫ 配置灵活，支持多种测试类型：

➢ 测试通道数量灵活，可实现单机箱 4 电压/4 电流至 32 电压/32 电流配置方案；

➢ 可同步测试转速、转矩、温度、噪声、振动等信号，并在软件内进行相应的分析；

➢ 支持 USB 摄像头和高速摄像机，可以保存记录整个测试过程；

➢ 多种机型，适用于分布式测试、外场便携实验、台架集成测试；

⚫ 强大的电力测试板卡

➢ 高达 2000V 的电压直接输入，读数精度 0.03%，无量程误差；

➢ 支持各种类型电流传感器采集及供电；

➢ 采样率高达 10MHz/通道，且所有通道可同时使用采样率采集存储

⚫ 功能强大的 OXYGEN 测试分析软件

➢ 基于 windows 的软件，简单易操作，例如 LVRT 跌落时间光标直接读取；

➢ 在线/离线电力组计算，用于光伏和储能测试的计算参数类型齐全；

➢ 支持高达 10MHz 的原始波形数据连续存储；

➢ 强大的数据后处理，可基于原始数据进行统计、滤波、公式等在线和离线运算；

➢ 测试数据批量处理/批量导出，便于数据分析和报告生成；

⚫ 支持多种通讯方式

➢ 支持 SCPI/DATASTREAM/XCP/UDP/CAN/EtherCAT 等多种数据交互方式；

➢ 通过 MODbus/TCP 协议读取 EMS 数据和状态；

➢ 支持 RS232/RS485/RS422 等串口数据自定义开发解析；

测试界面展示：

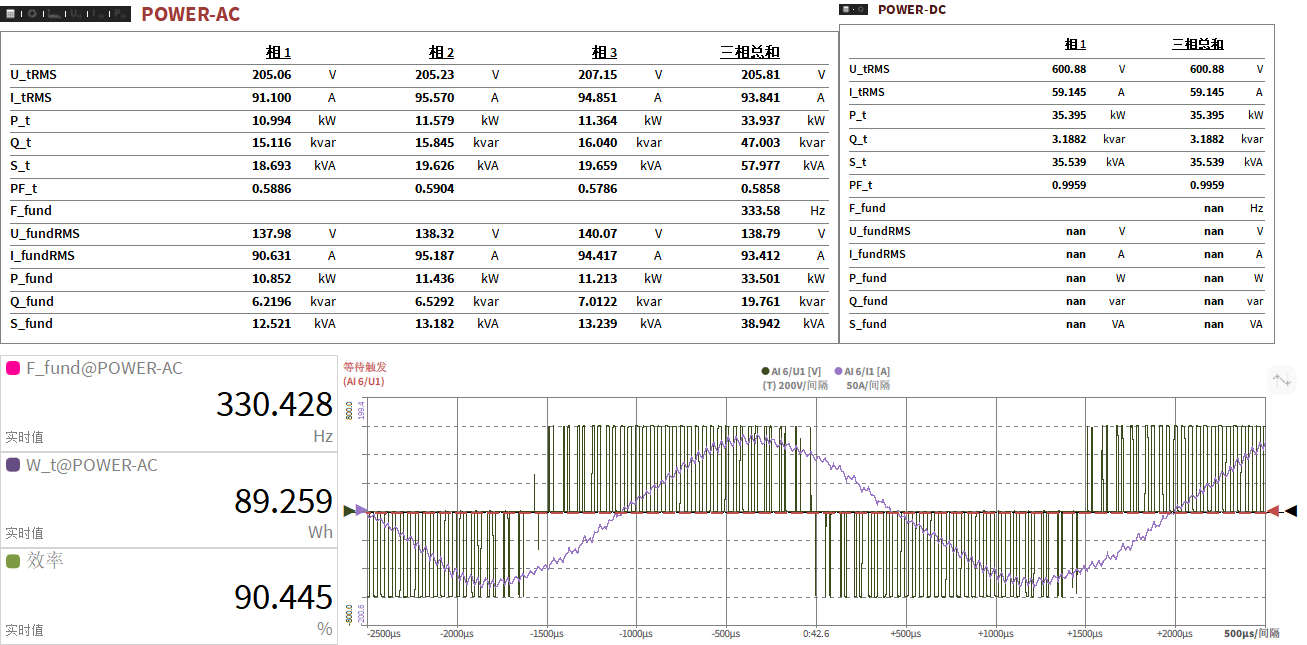

图 1. 灵活的显示界面（自定义）

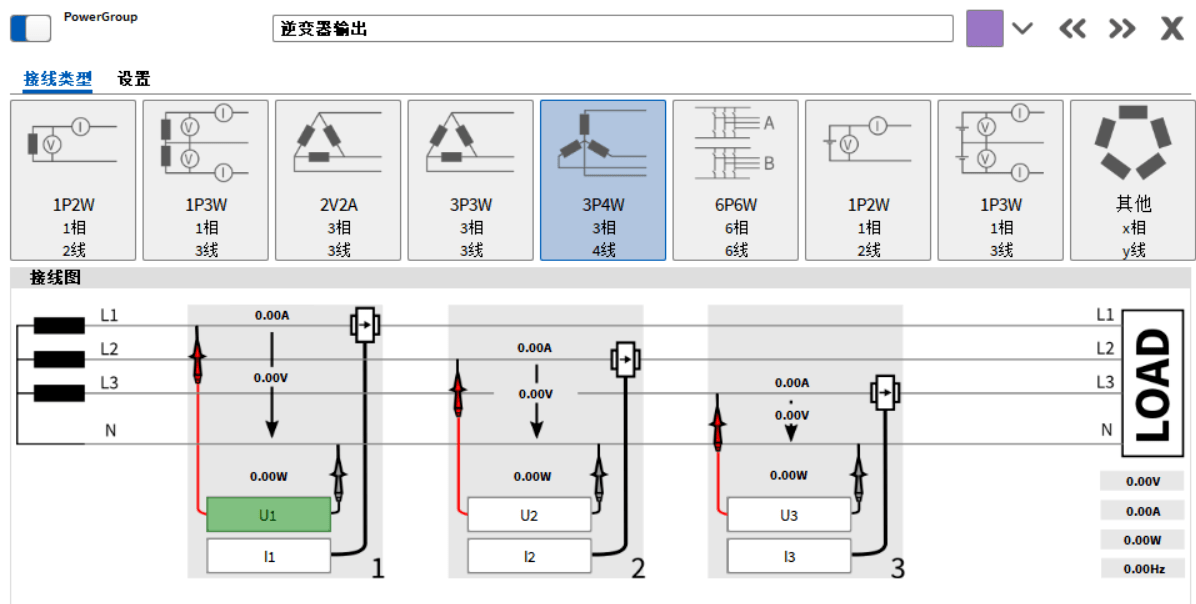

图 2. 多种电力测试接线方式

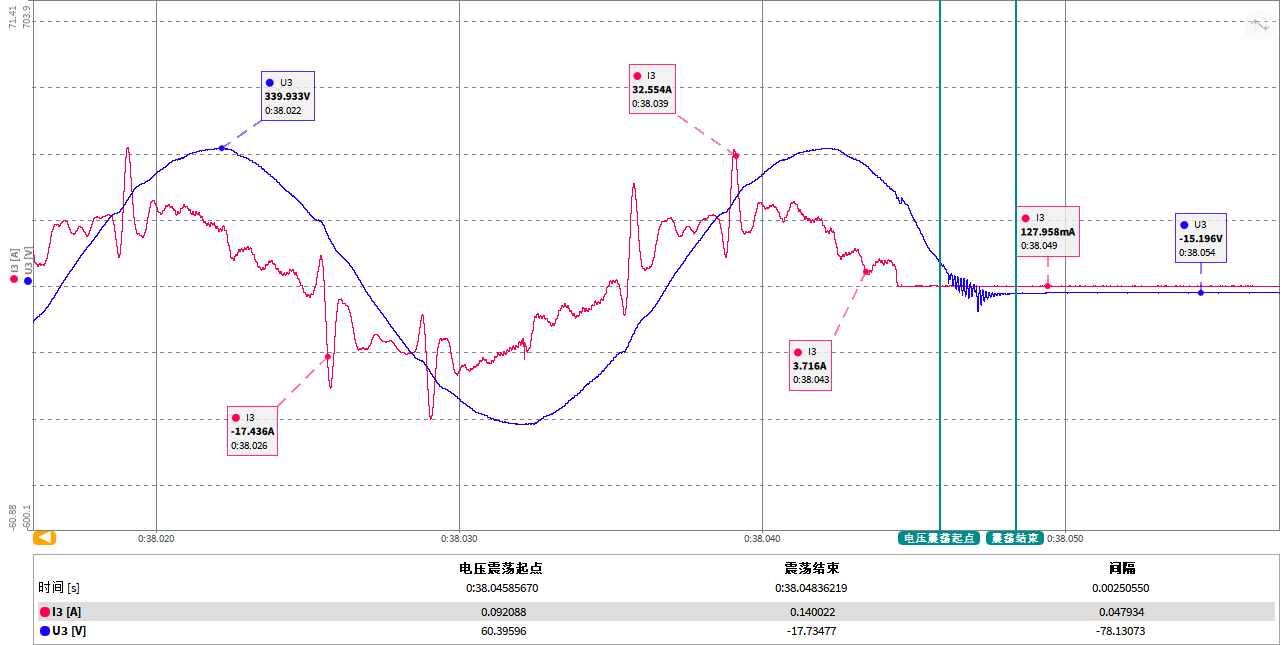

图 3. 多种波形数据标记用于实验报告
