德维创DEWETRON功率分析基础原理
发布时间:23-10-08 13:54浏览次数:29

功率分析是一个复杂的领域,需要对各种参数和计算算法有扎实的理解。我们的OXYGEN测量软件为您提供了一个强大而全面的功率分析功能,使您可以将DEWETRON测量设备变成一个成熟的 。但是,在开始之前,您应该熟悉性能分析的基础知识,并了解如何将其无缝集成到OXYGEN中。这篇博文介绍了如何有效地使用OXYGEN性能分析功能。





三相电力系统分析

首先,下面的分析假设是三相电网,因为这仍然是发电、输电和配电的常用方法。虽然3相以上的多相发动机有明显的发展趋势,但三相发动机仍是最常用的发动机。



注意:“什么是三相电源?”的问题,我们在之前的博客中回答了功率组和电源组的区别!



要开始在OXYGEN中进行功率分析,首先需要将三相系统物理连接到DEWETRON 。您可以选择DELTA或STAR配置。



角型配置

DELTA配置测量线-线电压。换句话说,DELTA配置测量线路之间的电位差,其中单线代表单个导体。在三相系统的情况下,有三条线。



星型配置

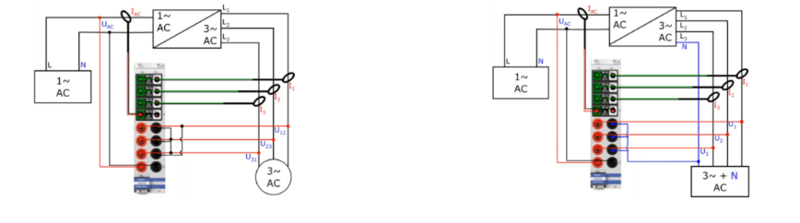

另一种设置功率分析的方法是STAR配置,它有一条额外的线-中性导体(见图1右面板)。在STAR配置中,您测量相线电压,这意味着您测量任何线和中性导体之间的电位差。如果在STAR配置中不能访问中性线,我们建议使用DELTA配置。




配置类型不影响测量结果。当您使用DELTA配置时,我们的测量软件将重新计算相对相电压并输出STAR电压。对于剩下的文本,我们假设实现了DELTA配置。



使用DEWETRON的 进行测量

通过使用DELTA连接,可以直接使用 的功率模块测量串联电压和电流。然而,根据电流强度(例如,对于大电流),有必要实现电流传感器。您还可以选择间接测量电流,例如,使用零磁通电流传感器。如果是,还需要测量逆变器的电压和电流。



如何接入电流传感器?

要测量高电流值,必须在OXYGEN中接入电流传感器。根据电流传感器是否有电压或电流输出,您可以使用不同的测量模块。例如,当处理像LEM IN 500这样的电流传感器时,你需要在OXYGEN内部配置所需的二次匝数。您可以在数据表中找到此值。当您访问模块的设置时,在缩放字段中输入二次转弯的数量。这构成了在OXYGEN中使用电流传感器之前所需的整个配置过程。



如果您有不同的电流传感器或使用您的电流传感器为每个测量任务,您也可以将其设置为传感器数据库中的传感器。在那里,您可以存储传感器及其配置,以便在需要时使用。这节省了系统配置过程中的宝贵时间。



OXYGEN中的功率组

在OXYGEN中,功率组作为计算组运行,计算所选电压和电流通道的功率参数。您可以自由定义要用于计算的通道。例如,您可以指定一个电机作为一个功率组。
