如何区分德维创 的功率组和电源组?
发布时间:23-10-22 14:05浏览次数:28

在今天的博客文章中,我们简要地解释什么是三相电源,并描述了功率组和电源组之间的本质区别。此外,我们还讨论了它们在我们的测量软件OXYGEN中使用DEWETRON德维创的 的实现。了解更多关于我们的系统如何驱动您的功率分析。


什么是三相电源?

三相电力系统是发电、输电和配电的常用方法。虽然多相发动机有明显的发展趋势,但三相发动机仍然是使用最多的发动机。



为了产生三相电力,三个扼流圈以120°的角度彼此分开。根据磁极在磁场中的位置,电子在至少两个扼流圈中向不同方向移动。电子在这三条线上来回移动。这并不总是按照其他两条线的方向和速度发生。对于每个循环,有三个正峰和三个负峰。这是因为在同一时间,三条线路中只有一条可以达到其峰值电流。



什么是功率组和电源组?

当我们谈论功率分析时,我们不仅仅是指对电压和电流大小、有功功率和无功功率的分析。我们还包括谐波、闪变和电压波动的分析以及机械功率的分析。这对于获得被测设备的完整图像非常重要。

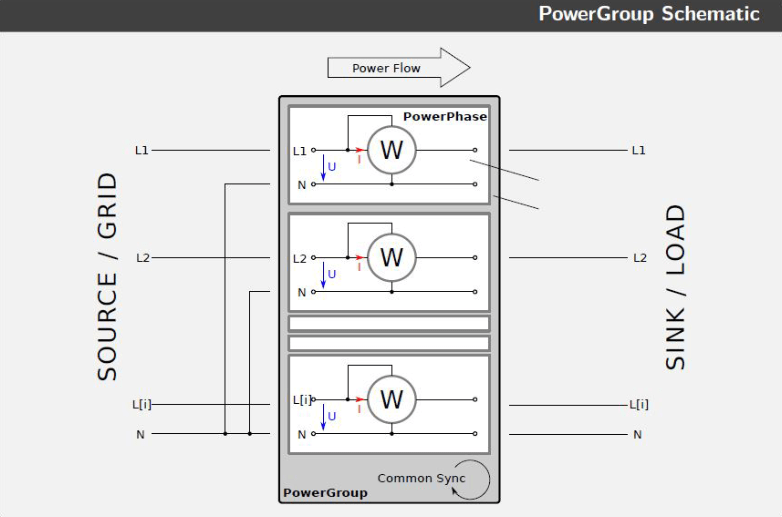

对于功率分析,区分功率组和电源组是必要的。我们所说的功率组是在我们的测量软件OXYGEN的功率分析选项中一个或几个电源组(即三相Line-Line连接)的接线类型或连接原理图。电源相位是建立像发电机或电动机这样的电力系统的电压电流对。



分析一个功率组时,每个电源组既可以单独评估,也可以与整个功率组同步评估。此外,每个电源组有一个共同的基本频率,也称为共同同步。它可以从任何电压或电流信号中确定。例如,这使得可以将逆变器的功率与电机三相的功率进行比较,两个功率组同步到一个电压。此外,即使电机或被测件采用星形连接,输入信号也可以采用三角形连接进行测量。


DEWETRON德维创的功率分析

OXYGEN的功率分析功能提供了1-9相电力系统的分析。用户可以选择不同的预定义布线原理图,即1P2W, 2V2A, 3P3W, 3P4W,或2 × 3P3W。从逻辑上讲,不同的电源相可以归纳为所谓的功率组(=电力系统)。



此外,我们实现的功率分析提供了基本特性,如电压、电流均方根、平均功率、基波和对称分量、有功/无功/视在功率(总功率和基波)和能量。谐波(IEC 61000-4-7)、闪烁(IEC 61000-4-15)、闪烁发射(IEC 6140-21)和机械功率/效率的分析可以在先进的功能范围内进行。如果要评估风力涡轮机等可再生能源发电机的电网兼容性,专家选项是正确的附加选项。



我们的数据采集软件OXYGEN的功率分析选项是我们PA系列设备的核心功能。但它也把任何其他德维创DEWETRON测量设备变成一个功能齐全的 。此外,我们的测量软件提供了许多额外的有用功能和工具。
