德维创DEWETRON数采软件OXYGEN 6.7功能更新(二)
发布时间:23-11-24 16:01浏览次数:25

随着德维创DEWETRON的数采软件更新到OXYGEN 6.7,这款直观的测量软件引入了几个新功能和改进。新的增强功能侧重于功率分析,时序分析以及DEWE3系统的新能源管理器。此外,还提供了新的SCPI命令和许多其他有用的改进。



在下面的文章中,我们将向您介绍几个新功能,并提供一个概述。



时序分析改进

OXYGEN 6.7进一步引入了关于时序分析工具的两个重大改进。首先,在执行时序分析之后,OXYGEN现在自动创建一个屏幕模板。然而,要查看屏幕模板,必须将其添加到屏幕中。因此,只需点击屏幕左下角的“添加预定义项”符号,选择模板,点击“添加”即可。

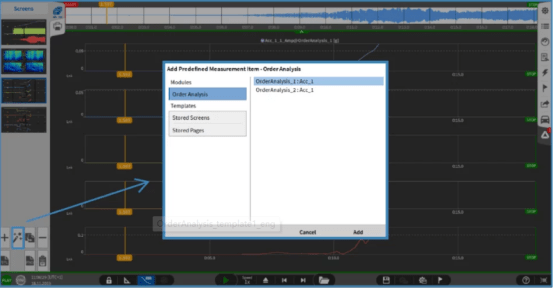

图:添加界面模板。



通常,添加的模板显示四个图。这包括频率矩阵(左上)、阶矩阵(右上)、输入信号的FFT(左下)和提取的阶相对于RPM(右下)。

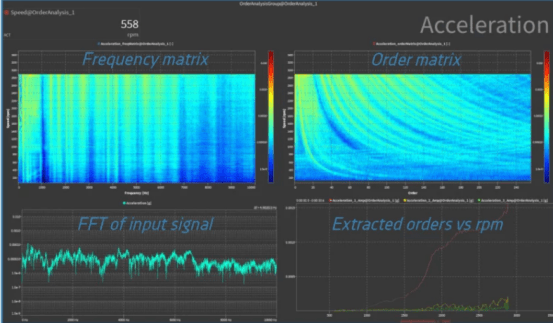

图:时序分析的界面模板。



其次,我们实现了一个游标(参见图4中的①),它允许用户从强度图中提取顺序。因此,首先选择光标,然后在强度图中单击所需的顺序。这将显示基于RPM与强度的选择顺序。

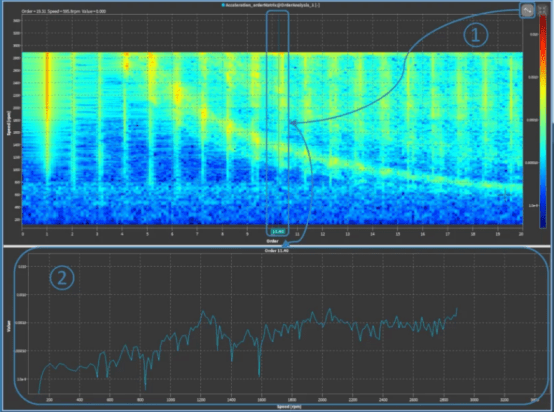

图:时序分析强度图。①用于提取时序的游标。②转速与提取时序强度的关系。



图表记录仪改进

为了提高图表记录器的可用性,我们实现了四个小而有益的功能:



自动y轴缩放(①)

改进的Y-TickLabels(②)

图表框缩放选项(③)

自动最小/最大y轴缩放(④)

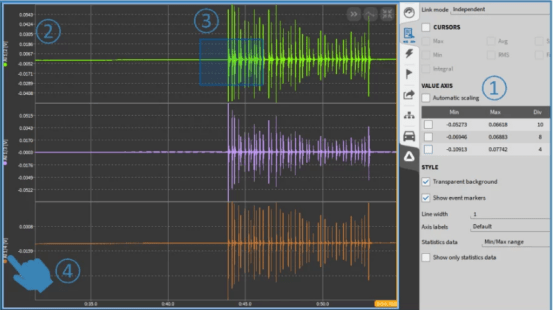

图:图表记录器的改进。
