当前位置:德维创首页 > 产品中心 > 便携连续数采系统DEWE2-A4L

产品中心

便携连续数采系统DEWE2-A4L

产品描述:德维创便携连续 DEWE2-A4L产品特点:支持4个TRION模块的插槽15.6寸多点触屏操作固态硬盘,80mb /s优秀的外观设计连接性和可扩展性SYNC-CLOCK™同步所有信号源:TR ...
服务热线:15021562539
立即咨询

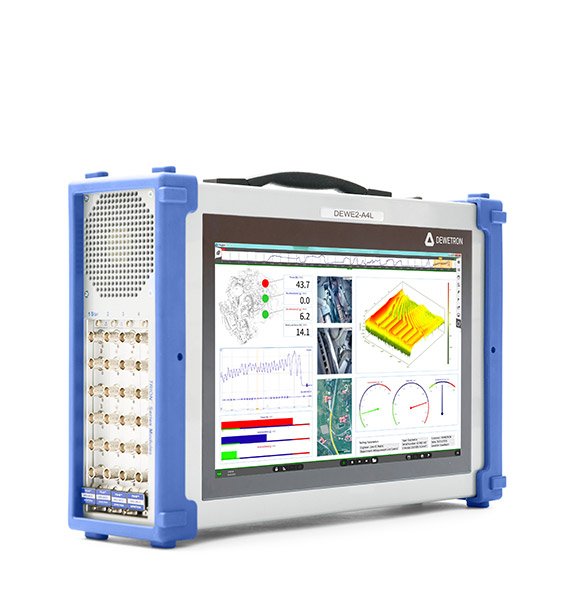

德维创便携连续 DEWE2-A4L

20221120093527_87273


产品特点:

支持4个TRION模块的插槽

15.6寸多点触屏操作

固态硬盘,80mb /s

优秀的外观设计


连接性和可扩展性


SYNC-CLOCK™同步所有信号源:

TRION™模块

摄像机

FlexRay接口

全球定位系统(GPS)


可扩展性

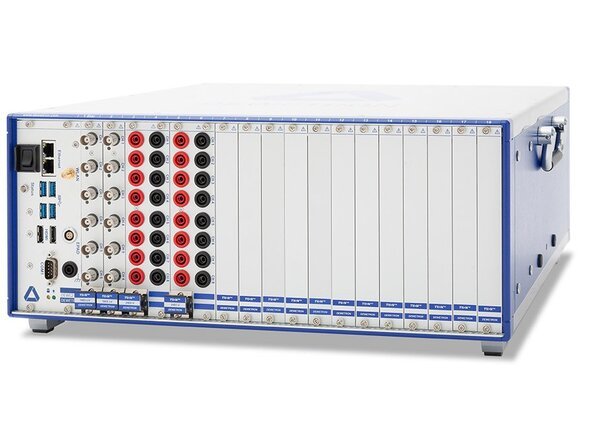

DEWE2前端机箱(用于更多TRION™插槽的场景)

CPAD/EPAD(用于静态信号低采样输入)


软件

DEWE2-A4L可以在OXYGEN测量软件的配合下充分发挥其潜力。


DEWETRON测量软件OXYGEN的界面


Trion™模块选择指南

选择不同的多通道TRION™模块。用户可交换模块在每个通道上提供模拟转换。


型号
通道

采样率

 [kS/s]

传感器

供电

电压

输入

电流IEPE

电桥

 [F/H/QU]

热电偶电荷

RTD

热电阻

Others
TRION-2402-MULTI
TRION-2402-MULTI
4/8 ISO204 / 240-24 V±100
CAN, TEDS
TRION-1820-MULTI
TRION-1820-MULTI
4 ISO2000/240-24 V±100CAN, CNT, TEDS
TRION-1820-POWER-4
TRION-1820-POWER-4
4 U + 4 I2000 / 18+9 V1000 VRMS




可更换电流模块 (20A, 2A, 0.2A, 5V)
TRION-1600-dLV
TRION-1600-dLV
16 or 32205 V, 12 V±5 / ±10





2x counter, CAN-bus,

8x DI, 4x DO, RS485, 2x alarm out

TRION-1603-LV-6-L1B
TRION-1603-LV-6-L1B
6 ISO250 / 161-28 V±100




TEDS
TRION-1603-LV-6-BNC
TRION-1603-LV-6-BNC
6 ISO250 / 16-±100






TRION-1620-LV-6-L1B
TRION-1620-LV-6-L1B
6 ISO2000 / 241-28 V±100




TEDS
TRION-1620-ACC
TRION-1620-ACC
6 ISO2000 / 244 / 8 mA±100




Tacho
TRION-1802-dLV
TRION-1802-dLV
16 or 32200 / 1005 V , 12 V±5 / ±10





2x counter, CAN-bus, 8x DI,

4x DO, RS485, 2x alarm out

TRION-2402-dACC
TRION-2402-dACC
6/8 DIFF204 / 240.1-24 mA±100



Tacho, TEDS
TRION-2402-dSTG
TRION-2402-dSTG
6/8 DIFF204 / 240-13 V±10


TEDS
TRION-2402-V
TRION-2402-V
4/8 ISO204 / 24
±1000






TRION-BASE
TRION-BASE
16 DI(O) + 2 CNT2000 / -5 V, 12 V






DIO, IRIG-B DC, Counter
TRION-TIMING-V3
TRION-TIMING-V3
8 DIO + 1 CNT2000 / -5 V, 12 V






DIO, IRIG full, GPS 1Hz, Counter
TRION-CNT
TRION-CNT
6 ISO204 / -5 V, 12 V






Counter
TRION-CAN
TRION-CAN
2/4 ISO1000 kBit/s5 V, 12 V






CAN
TRION-DI-48
TRION-DI-48
48 ISO3000 / -5 V






Digital Input
TRION-VGPS-20-100-V3
TRION-VGPS-20-100-V3
8 DIO + 1 CNT2000 / -5 V, 12 V






DIO, Counter, GPS 100Hz


CPAD / EPAD模块选择指南

连接外部,多通道模块,整合模拟信号调理和A/D转换器在一个极端坚固的盒子,可以菊花链式连接。


型号
通道采样率[kS/s] 接口电压量程 [V]电流热电偶热电阻RTD
CPAD3-V8
CPAD3-V8
8 ISO100 / 20CAN 2.0B± 50


CPAD3-TH8
CPAD3-TH8
8 ISO100 / 20CAN 2.0B


CPAD2-V8
CPAD2-V8
8 ISO12 / 24CAN 2.0B± 50


CPAD2-TH8
CPAD2-TH8
8 ISO12 / 24CAN 2.0B


CPAD2-RTD8
CPAD2-RTD8
8 ISO12 / 24CAN 2.0B


CPAD2-LA8
CPAD2-LA8
8 ISO12 / 24CAN 2.0B


EPAD2-V8
EPAD2-V8
8 ISO12 / 24RS-485± 50


EPAD2-TH8
8 ISO12 / 24RS-485


EPAD2-RTD8
EPAD2-RTD8
8 ISO12 / 24RS-485


EPAD2-LA8
EPAD2-LA8
8 ISO12 / 24RS-485
