德维创高速TRION™/TRION 3™功率测试模块

用于四相功率分析的TRION3和TRION系列的高速功率模块是用户可自由更换的信号调理模块，在每个通道上提供独立的A/D转换，最高可达10MS /s采样。由于独特的模块化设计，多达8个通道可以配备不同的可更换的子模块，用于直流或电压测量。任何基于TRION(3)功率模块的 都可以成为 。

产品特色

所有模拟输入同步采样

每个通道具有独立的ADC最高可达10MS/s

18位的高分辨率，具有抗混叠滤波器

高电压、电流直接输入

2种功率模块类型

共有2种功率模块类型：

Trion-1820-power功率模块可用于任意一台DEWETRON的DEWE2和DEWE3系列仪器。

Trion3-1810M-power只能用在我们最新的DEWE3系列上以发挥它的最高性能。

完美的同步性助力同步采集

高速功率模块将同步采样，18位ADC技术与DEWETRON先进的信号调理技术结合在一起——将一个功率模块直接插入您的DEWETRON仪器中。

Trion™/TRION 3™模块为了完美同步地记录许多不同的数据源，提供了时间戳。

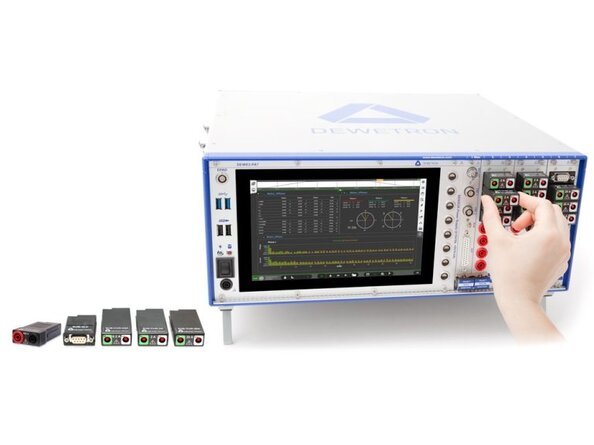

即插即用的功率模块

选择您的功率模块，将它插入DEWE2/DEWE3系列机箱，打开电源就可以开始工作

一旦软件启动，所有功率模块都会被自动识别并配置。

德维创功率测试模块

型号		通道	采样率	分辨率	接口类型
TRION3 -1810M-POWER		8 (4U/4I)	10 MS/s	18-bit	固定: 4 x 香蕉头 CAT III 1000 V – 可更换: 4 x Sub-Modules
TRION3 -1820-POWER		8 (4U/4I)	2 MS/s	24-bit	固定: 4 x 香蕉头 CAT III 1000 V – 可更换: 4 x Sub-Modules
TRION-1820-POWER		8 (4U/4I)	2 MS/s	18-bit	固定: 4 x 香蕉头 CAT III 1000 V – 可更换: 4 x Sub-Modules
TRION-1810-HV		8 (4U/4I)	1 MS/s	24-bit	固定: 4 x 香蕉头 CAT III 1000 V – 可更换: 4 x Sub-Modules
TRION3 -1810-SUB-8		8	1 MS/s	18-bit	固定: 0 – 可更换: 8 x Sub-Modules

用户可更换的板卡子模块，方便适应不同的电压电流输入类型，即插即用，校准数据存储识别。

功率子模块可选型号

	型号	图片	量程	安全等级	带宽	接口
电流输入子模块 (直接或传感器)
	20 A module TRION-POWER-SUB-CUR-20A-1B		20 ARMS (±40 APEAK)	CAT II 600 V, unfused	300 kHz	Safety banana (male)
	2 A module TRION-POWER-SUB-CUR-2A-1B		2 ARMS (±4 APEAK)	CAT II 600 V, unfused	300 kHz	Safety banana (male)
	1 A module TRION-POWER-SUB-CUR-1A-1B		1 ARMS (±2 APEAK)	CAT II 600 V, unfused	300 kHz	Safety banana (male)
	0.2 A module TRION-POWER-SUB-CUR-02A-1B		0.2 ARMS (±0.4 APEAK)	CAT II 600 V, unfused	300 kHz	Safety banana (male)
	Seamless auto-range module TRION-SUB-XA		COMING SOON			Safety banana (male)
电压输入子模块
	1 V module TRION-POWER-SUB-dLV-1V		1 VRMS (±2 VPEAK)	非隔离，取决于电流传感器	5 MHz	D-SUB-9 socket
	5 V module TRION-POWER-SUB-dLV-5V		5 VRMS (±10 VPEAK)	5 MHz	D-SUB-9 socket
	Clamp input module TRION-POWER-SUB-dLV-1		5 VRMS (±10 VPEAK)	150 kHz	D-SUB-9 socket
	600 V module TRION-SUB-600V		600 VRMS (±1500 VPEAK)	CAT II 600 V, 电气隔离	300 kHz	Safety banana
	5 V module TRION-SUB-5V		5 VRMS (±10 VPEAK)	CAT II 600 V, 电气隔离	300 kHz	Safety banana
	Seamless auto-range module TRION-SUB-XV		COMING SOON			Safety banana

固定的高压输入

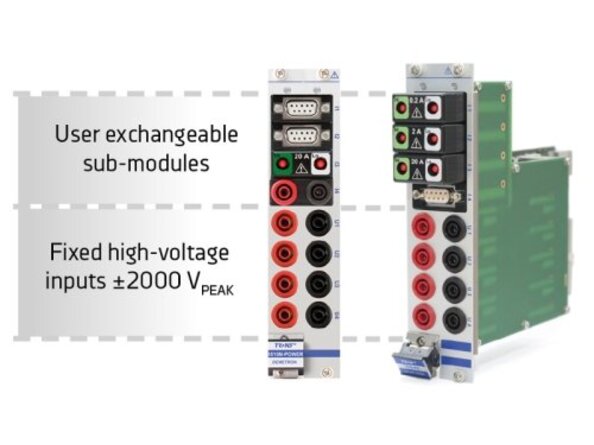

每个功率测试板卡上的四个通道支持±2000 V_PEAK的高压输入，其它四个通道可以根据用户需求选择自定义的子模块。唯一例外的是 TRION3-1810-SUB-8 module，它支持8个通道的完全自定义，可以自由搭配功率子模块，是德维创产品中非常灵活的功率模块。

固定高压输入		量程	安全等级	带宽	接口	可更换
电压输入  U1, U2,  U3, U4		1000 V (±2000 VPEAK)	CAT IV 600 V / CAT III 1000 V	5 MHz	香蕉头	否
