当前位置:德维创首页 > 产品中心 > 德维创便携数采记录仪PU

产品中心

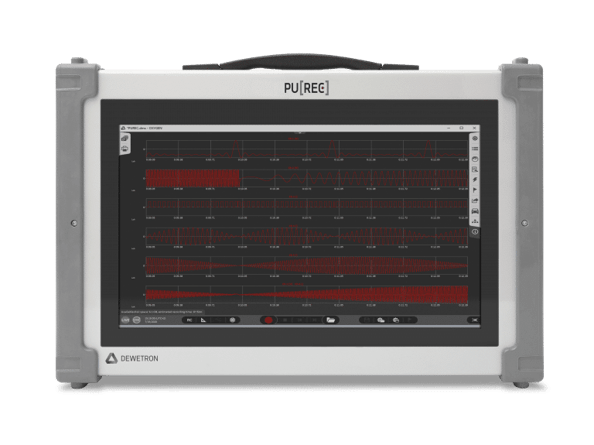

德维创便携数采记录仪PU

产品描述:是时候换些新东西了,一些简单而纯粹的东西。现在是PU[REC]的时代了。它将带你探索下一代的数据记录仪。我们的PU[REC]便携、可扩展、易于通过多点触摸屏操作,并且拥有德维创广受赞誉的质量。无论是在 ...
服务热线:15021562539
立即咨询

1667700458723791

是时候换些新东西了,一些简单而纯粹的东西。现在是PU[REC]的时代了。它将带你探索下一代的数据记录仪。我们的PU[REC]便携、可扩展、易于通过多点触摸屏操作,并且拥有德维创广受赞誉的质量。无论是在记录数据过程中还是之后分析数据,您都可以通过使用随附的测试软件OXYGEN享受测试任务和数据分析的乐趣。享受您的PU[REC]吧!新一代PU[REC]——您可以在任何地方使用的便携伙伴,PU[REC]的坚固设计使得它即使在恶劣环境中,如航空航天、国防、电力、工业制造和汽车或任何您可以想象到的应用领域中也可以完美地测试分析电气或机械设备。

强大的性能参数

DEWETRON的PU[REC]正是您所需要的!因此,将由您决定新数据记录仪的功能。您可以在两种采样率版本的设备中做出选择50KS/s或200KS/s。另外,您可以通过高速接口扩展您的PU[REC],并且可以通过多种模拟信号调理模块(MSI)和准静态测试模块(EPAD2)来定制化您的设备。

采样率 :50 KS/s(可选200 KS/s)

模拟量输入 :16路,9芯D-SUB接头,±10V

数字量输入 :数字I/O和超级计数器

数据存储: 1TB SSD (16通道@50KS/s可存储168h)

尺寸 :463 x 129 x 318 mm (18.2 x 5.1 x 12.5 in.)

选项 :CAN

显示屏 :15.6英寸高分辨率多点触摸显示屏

供电 :90至264VAC

精度: ±0.02% of reading ±0.01% of range ± 20μ

重量: 7.3KG(16.1lb)

您现场测试的伙伴

PU[REC]是您现场测试的理想伙伴。它便携性的设计,简单的同步选项预安装的可以通过多点触摸屏方便使用的测试软件Oxygen保证了这一点。

您的可靠伙伴

PU[REC]及其16个可扩展通道使您能够可靠地无间隙地存储数据,它具有的各种功能完全符合您的需求(触发、导出、可视化、分析、报告,等等)。

新一代PU[REC]以及测试软件OXYGEN

PU[REC]中预安装的测试软件OXYGEN也是德维创公司的产品,它可以让您无间隙地存储数据。OXYGEN是您见到过的最直观的测试软件,它允许您使用多点触摸屏操作,根据您的测试任务定制化不同的屏幕和视图。



软件选项

OXYGEN-NET

许多应用需要用到一台以上的测试设备,有时甚至设备需要放在不同的位置。OXYGEN-NET将其变为可能,它可以将所有设备汇总为一个虚拟设备。您只需要一个可靠的网络连接,便可以轻松地将所有设备关联到主设备上进行操作。



创建一个具有多个远程测量节点的大型虚拟设备

只需单击一下即可声明和删除节点(无需复杂的设置)

与绝对时间同步以及TRION-SYNC-BUS一起使用

受益于冗余本地和远程节点数据可一起存储



CAN-OUT

你需要获得的数据在CAN总线上可用吗?没有问题,可选的CAN传输功能使它非常容易服务几乎每一个OXYGEN通道循环在CAN总线上。



在同一BUS上同时发送和接收

简单地拖拽通道到CAN信号

为每个CAN消息分别选择传输间隔。

可选地调整传输延迟以在质量和响应能力之间进行选择。



ETHERNET RECEIVER

你有你想在OXYGEN软件中使用的数据源吗?以太网接收器是您的解决方案。它支持将UDP包解码成OXYGEN通道,这样您就可以将它们与所有其他数据一起可视化并记录下来。另一方面,可以通过UDP流输出数据,以便对不同实例进行监视。 对多个接收方和发送方实例的支持,用于数据包描述的简单XML解码结构,可选时间同步与时间戳解码。




与众不同

我们新一代的PU[REC]与您之前熟悉的测试系统都不同。得益于德维创的全新创新技术,这台具有16通道的设备由于其重量轻便于携带可以让您在任何的地方使用。

精确测量来自16个模拟输入通道(9针D-SUB)的信号及其扩展信号,并选择适合您需求的采样率–——50 KS / S或200 KS / S

通过德维创的模拟信号调理输入模块(MSI)及准静态测试模块(EPAD2)经济地扩展成可让任何信号输入。

通过OXYGEN-NET可将多台德维创设备完美同步

轻松保存您的数据以用于将来的任务或协作,可在内置的SSD硬盘上存储多大1TB的数据。

使用我们随附的测试软件OXYGEN——您见过的最直观的测试软件,轻松地分析您的数据。无论是在实时模式或是后处理模式。

每次触摸宽阔且明亮的15.6英寸多点触摸屏都能让您全面体验硬件和软件的性能。

附件

模拟量调理输入模块(MSI)

MSI2-CH-X

电荷信号传感器可达100000PC

MSI2-STG

全桥,半桥,四分之一桥120Ω和350Ω

MSI2-LVDT

5线制LVDT 、RVDT传感器

MSI-BR-ACC

IEPE型传感器例如加速度计、麦克风

MSI2-TH-X

热电偶传感器标准型号KJT,其他需要定制

MSI-BR-RTD

RTD传感器,2,3,4线制Pt 100,Pt 200,Pt 500,Pt 1000,Pt 2000

MSI2-250R-20MA

4~20 mA传感器

MSI-BR-V-200

电压测量升高到200V

MSI2-V-600

电压测量升高到600V



使用EPAD2扩展的准静态测试通道

EPAD 2-V8

8路隔离电压输入

输入电压最高±50V

EPAD 2-TH8

8路热电偶输入

输入:K、T、J、E、R、S、B、N、C、U类

EPAD 2-LA8

8路隔离电流输入

输入电流最高±30mA

EPAD 2-RTD8

8个隔离的RTD输入

输入:pt 100,pt 200,pt 500,pt 1000,pt 2000

阻抗:0-999.99Ω
