电机等动力传动系统的效率分布图MAP

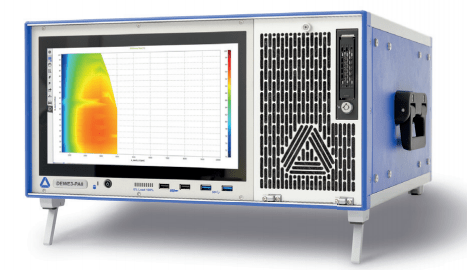

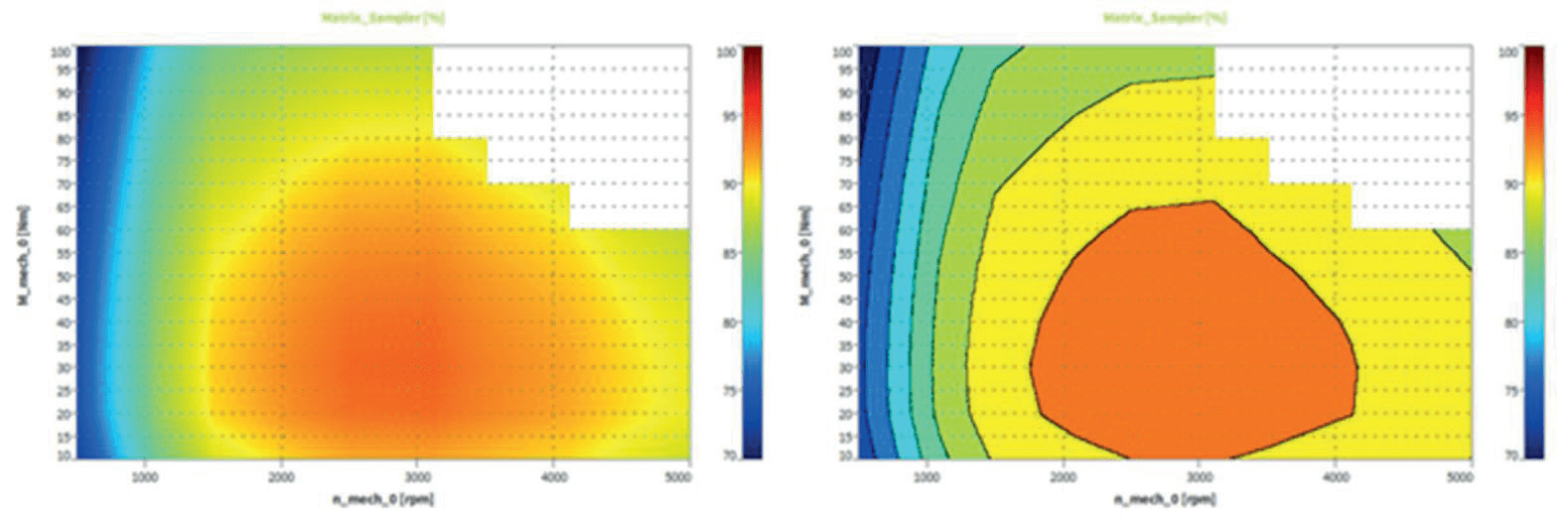

在动力传动系统测试中，动力传动系统各部件的效率分析起着至关重要的作用，对动力传动系统的整体效率分析具有十分重要的意义。效率分布图MAP是一种方便的解决方案，可以在DEWETRON的测量和分析软件OXYGEN中直接精确可视化传动系统的效率。它显示了x轴和y轴的速度和扭矩之间的关系和z轴的机械效率之间的关系。效率显示在一个彩色编码的地图中，不同的值有几个区域。

这张图很好地概述了整个测量范围和所有负载步骤，用于分析速度和扭矩的任何组合与不同测量点的单个值相比的效率。因此，它可以用于设计组件，以使常规工作区域的总效率化。另一个优点是可以在同一测量过程中纠正错误的测量点。这可以通过简单地在地图中覆盖一个特定的值而不丢失其他已经测量的点来实现。此外，不同的触发选项可用于不同的操作模式，如试验台控制或手动使用。本文解释了在OXYGEN软件中创建效率图以及使用该特性所带来的优势。

输入信号

德维创DEWETRON的混合信号是任何功率应用的未来解决方案。

混合信号输入为为了捕捉电压和电流信号，以及所有相关的机械和环境参数仪表，以获得DUT的完整图像。机械效率与功率值的时间同步测量是获得显著结果的关键因素。

所有功率值为每个周期计算，以正确计算所有进一步的参数。对于机械效率，速度和转矩信号以及功率测量所需的电压和电流信号都是必要的。有了这些参数，效率图的基础就建立起来了。

创建一个功率组

为了计算功率参数，可以在OXYGEN软件中创建一个所谓的功率组。

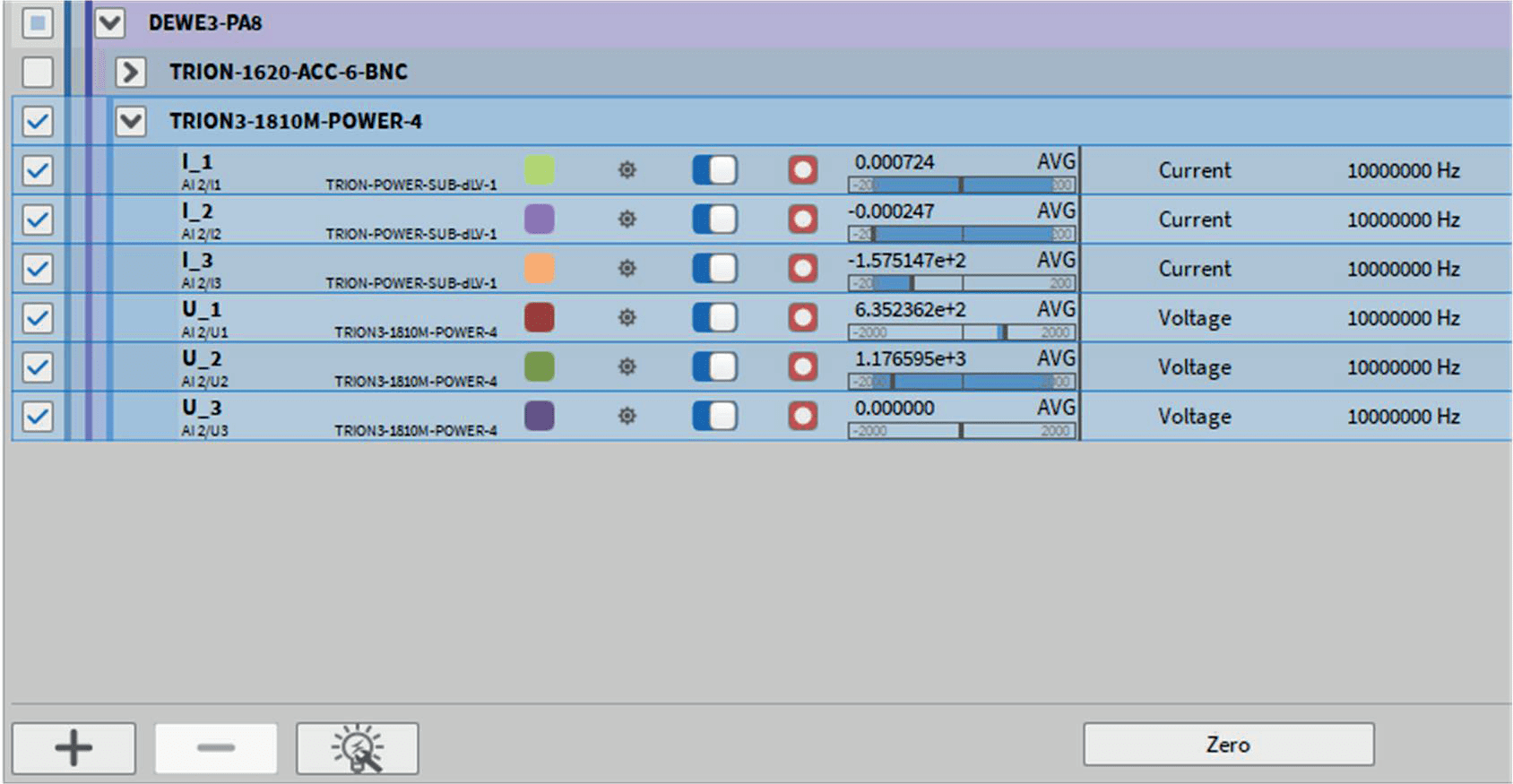

按此顺序分别选择每个相的电压和电流通道，然后单击左下角的灯泡按钮。Power Group将作为一个新部分出现在频道列表中。当展开此部分时，可以看到所有计算参数。例如，这些包括电压的每相和所有相组合的总均方根(含谐波频率)值，每相和所有相组合的基本均方根(仅为基本频率)值，每个阶段的平均值和峰对峰值。此外，许多参数的电流，有功，无功和视在功率包括功率因数和能量值。

通过这些简单的步骤，可以进行功率测量。

机械功率分析可以在功率组设置(Advanced settings > mechanical)中启用，可以通过单击功率组通道中的小齿轮按钮打开。在那里，可以将速度(单位必须是[rpm]或[U/min])和扭矩(单位必须是[Nm])分配给机械功率分析。

这样做的好处是，电力和机械通道是同步的，不需要更多的设置。计算机械功率的时间周期与计算电力功率值的时间周期相同，因此将在每个周期更新。

创建一个效率分布图MAP

完成这些步骤后，只需单击机械功率设置中的“添加效率地图”按钮，就可以创建效率分布地图。

就像Power Group一样，在通道列表中出现了一个叫做矩阵采样器通道的新部分。之所以叫这个名字，是因为不仅可以用速度、扭矩和机械效率作为输入通道，在这个特性中还可以用其他通道来可视化一个任意输入信号对两个可自由定义的参考通道的依赖关系。然而，如果效率图是直接在功率组之外创建的，那么以下通道将自动用作输入通道:

> x轴速率

> y轴力矩

>z轴机械效率

这个新的数据通道包括各种不同的设置，比如输入通道Z的可定制平均窗口。设置还包括对结果映射的预览，其中包含值和步长。另一个优点是不同的操作模式，可以使用。该特性可以通过定义触发器通道在测试台受控环境中使用，因此，每当触发器被激活时，映射将被更新。例如，这个触发器可以是由试验台提供的数字信号。否则，稳态触发器可用于半自动操作。稳态操作不需要选择任何触发通道。可以为输入通道X和Y定义两种条件，以便武装触发器。这两个条件是一个阈值和时间-一个阈值必须保持在一定的时间内，以激活触发器，因此，将一个值放入地图。

另一种选择是手动操作。

如果执行了测量，并且由于任何情况必须重复特定的测量点，那么这是非常有用的。对于这种手动操作，必须解除触发器以抑制映射的更新，并且矩阵中不存储任何值。然后，具体的测量点可以接近，并通过单击Take sample按钮手动将样品放入矩阵中。测量值错误可以用一种很简单的方式进行更正。
